1、接線詳見電子皮帶秤使用說明書儀表接線部分。

2、與原儀表主要區別：

可選用中文或英文按鍵。

16個按鍵用于菜單操作與快捷操作（帶按鍵音）。

具有自動加密、按鍵加密、按鍵解密、數字設定、數字調校與接口測試功能。

3、操作界面

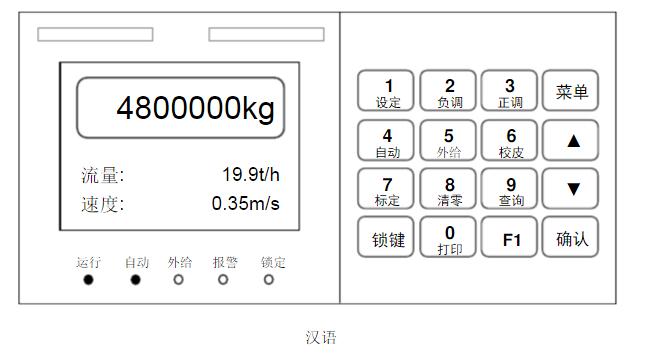

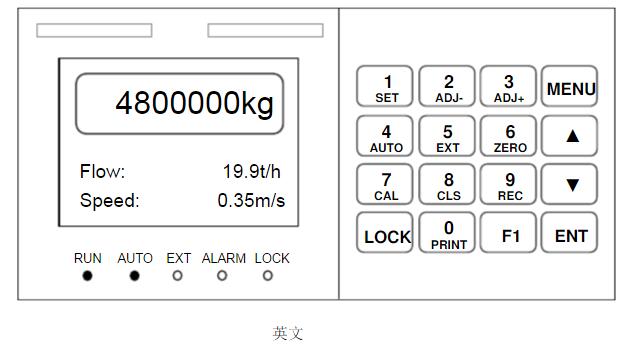

（1）橫式嵌入型操作界面

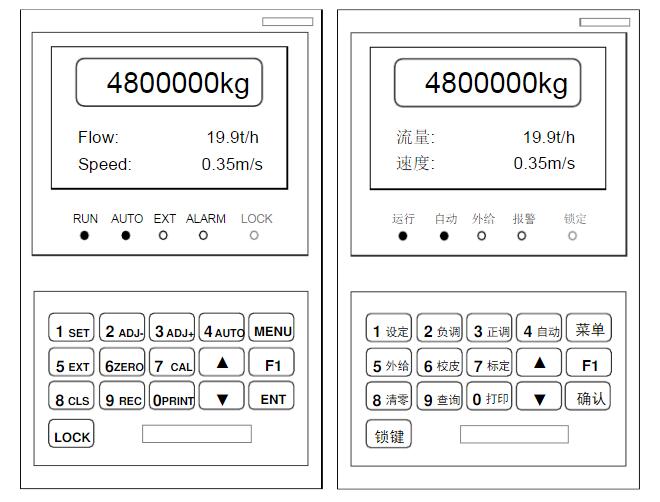

（2）豎式嵌入型操作界面

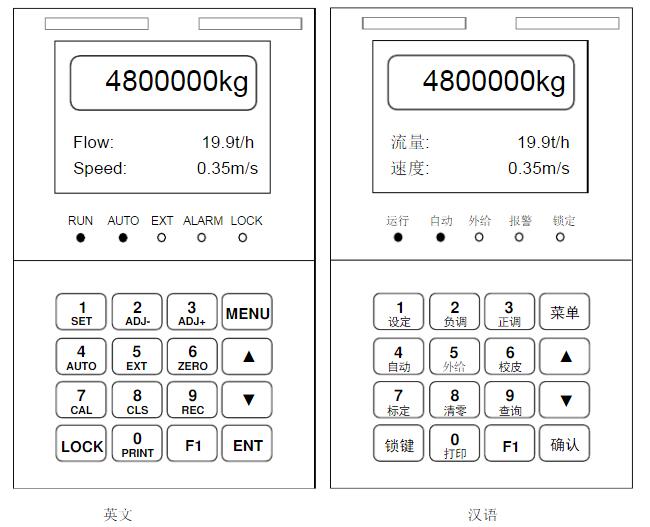

（3）墻掛型操作界面

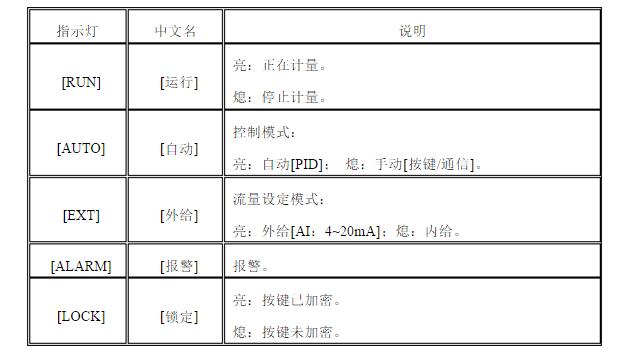

（4）狀態指示

4、按鍵操作

在一分鐘內無操作時，自動返回主顯示界面（“F2系統校準”與“F6出廠調校”過程除外）。

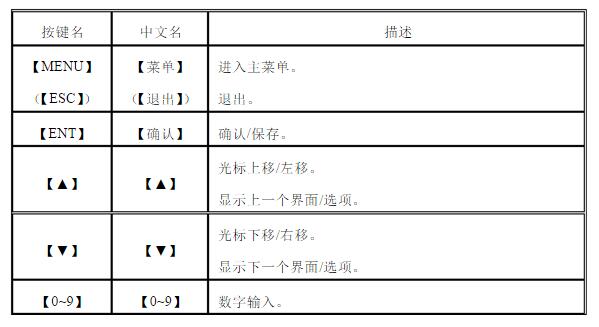

5、菜單操作

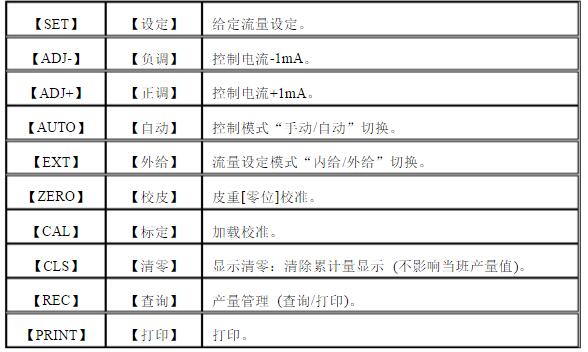

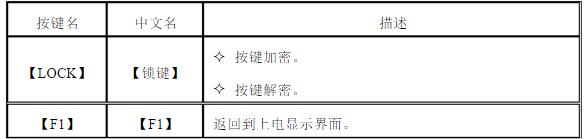

（1）快捷操作

（2）速度標定：

第一步、首先要到用戶資料皮帶長度L(或現場測量)送入基本計量參數下的帶長里

第二步、在皮帶上做一標記，測皮帶整圈時間T(送入速度校準下的整圈定時里)儀表自動倒計時、計到零時。自動計算出皮帶速度。如速度在一定范圍變化，可將速度系數調大一點（速度系數可調整范圍為0-200。速度系數越大速度越穩，但不能調得太大，造成剛開機時速度逐漸接近皮帶速度的時間太長） 6.1.1、DI輸入口的設定

6、輸入口的接線：由COM口公共端分別到DI1、DI2、DI3（3對）

（1）輸入口只能輸入干結點信號（儀表內部提供5V電源）。

（2）DO輸出口的設定

進入接口設定菜單里。（在接好線的的接口上如DI 1口），按向上、向下兩個鍵選接口菜單、選DI 1口、選外部去皮（當DI 1口閉合時儀表就會自動去皮）。

（3）進入接口設定菜單里。（在接好線的的接口上如DI 2口），按向上、向下兩個鍵選接

口菜單、選DI 2口、選鏈碼校準（當DI2閉合時儀表就會自動鏈碼校準）。

7、儀表的累計脈沖的設定

儀表的累計脈沖分低速脈沖當量和高速脈沖當量。

低速脈沖當量接線對應DO1+DO1-，DO2+DO2-，DO,3+DO3-，DO,4+DO4-（在DO輸出口的設定里選低速脈沖當量）

高速脈沖當量接線對應VIN，PO（在DO輸出口的設定里選高速脈沖當量，高速脈沖當量可精確到1kg或1噸） 注意：VIN，PO口為晶體管輸出，只能接24V 的PLC輸入點。DO1+DO1-，DO2+DO2-，DO,3+DO3-，DO,4+DO4-口為繼電器干接點輸出。儀表的其他操作與與儀表相近詳見儀表說明書。

8、儀表接地保護

本產品為弱電設備，安裝時應與強電設備隔離開。

為了防止電擊事故造成人身傷害，并使本產品與強干擾源隔離，請務必將儀表接地端與大地單獨連接，要求接地電阻小于4Ω。

9、秤體接地保護

為了防止電擊事故造成人身傷害，并使稱重傳感器、速度傳感器與強干擾源隔離，請務必將秤體與電子衡器接地網連接，要求接地電阻小于4Ω。
