一、攪拌站稱重傳感器
稱重傳感器是一種將物體質量信號轉變?yōu)榭蓽y量的電信號輸出的裝置。
通過上面的定義我們可以知道,稱重傳感器是一種電器元件,通過它我們就能計量出我們需要的原材料的重量。
一般攪拌站用的最多的是剪切梁式和S形拉式稱重傳感器,如下面兩張圖所示。

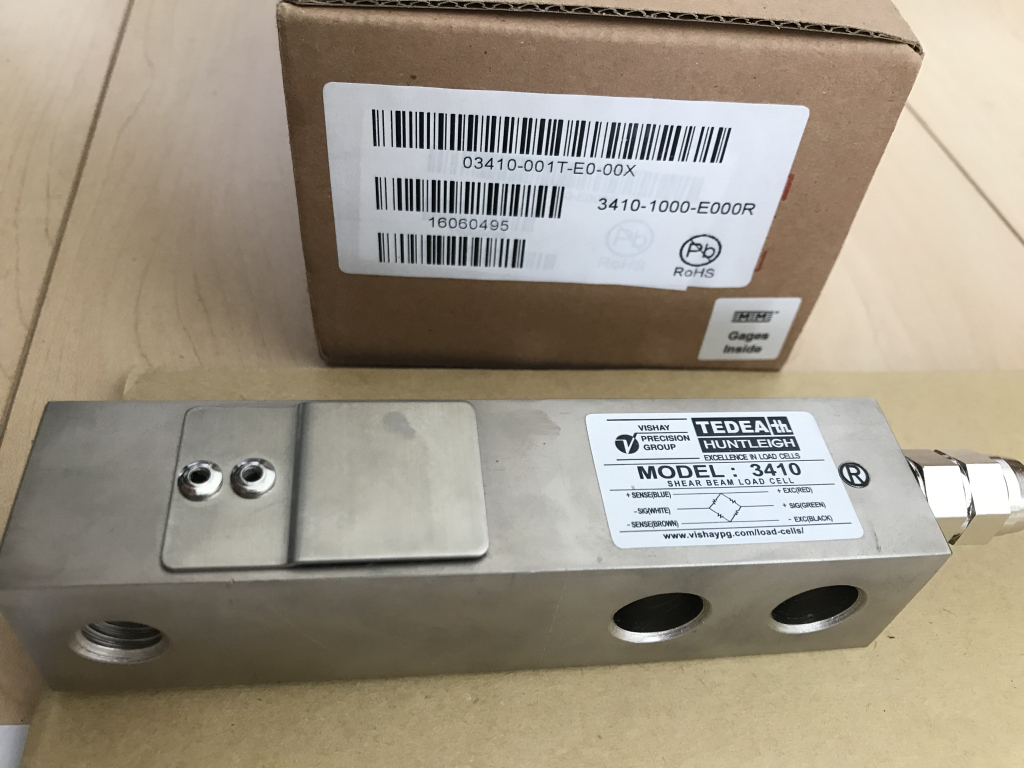

剪切梁式稱重傳感器

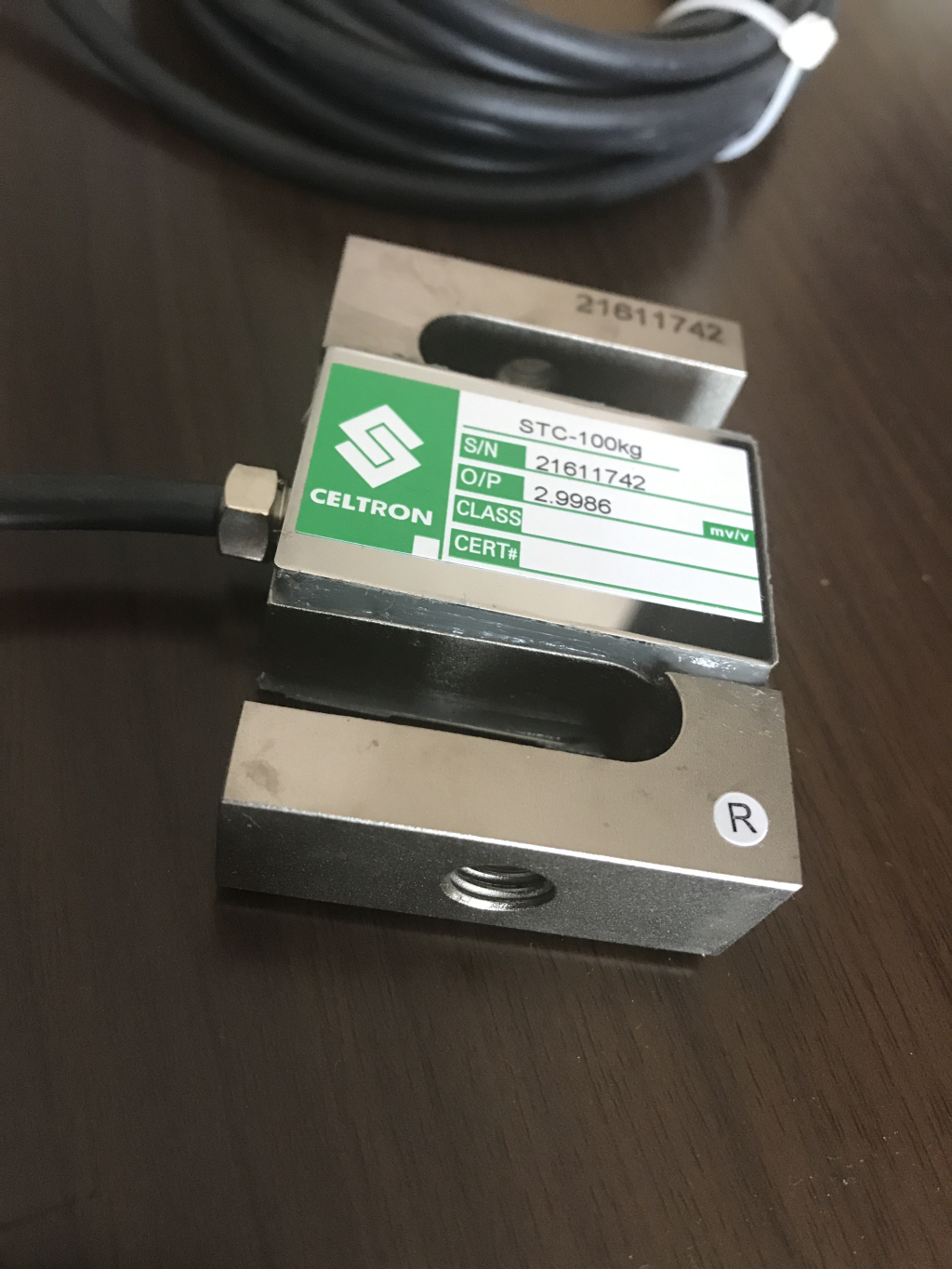

S形拉式稱重傳感器
在攪拌站上面,骨料、粉料、水的計量都是采用剪切梁式稱重傳感器,而S形拉式稱重傳感器主要用在外加劑的稱量。
它們兩者的工作原理都差不多,傳感器內置了彈性元件,如果有外力作用在其上面,彈性元件將發生形變,而附著在其上面的電阻片也會隨之產生形變,電阻片的電阻值將隨之改變,通過電阻值的變化,傳感器的輸出端的電流或者電壓將發生改變,這個過程將物體的重量轉化為電信號,電信號通過解讀,最后通過顯示屏顯示出來,這就是我們所稱量物體的重量值。
二、檢查方法
檢查方法:混凝土攪拌站計量系統的某臺秤出現計量不準、讀數漂移等問題時,首先排除稱量儀表、接線盒和屏蔽電纜故障,確定了是傳感器故障后,可用以下方法對傳感器進行檢查:
1、測量傳感器的緣阻抗是否超差(傳感器色線跟金屬表面之間的阻抗:200MΩ即為不正常)
2、測量傳感器的輸入、輸出阻抗是否超差。輸出阻抗為350±1Ω,而輸入阻抗>400Ω即為不正常
3、測量傳感器在空秤時的電壓輸出,或滿秤時的電壓輸出??粘訒r(shí):>2mV或0mV均為不正常。滿秤時:>20mV即為不正常。
4、測量傳感器是否存在角差。有時候測量傳感器的輸出還不能完全判斷,那么可以通過測量角差來確認。在每一個傳感器支撐處放置相同的重物,看儀表顯示的重量是否一致。
5、測量傳感器表面是否帶電(色線對傳感器表面)。禁止表面帶電,這會影響使用壽命。
三、故障原因
1、無稱量讀數
這種故障一般比較常見,某個稱的稱量數值為零,不管稱上面有沒有東西,其稱量數值一直為零。
引起上面故障的原因有下面幾個:a、傳感器損壞,b、線路有斷路,c、信號變送器故障,d、接線盒接觸不好

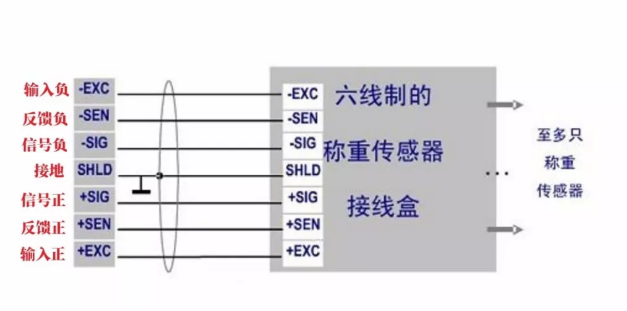

a、傳感器損壞:檢測空稱和稱上面有原料時,傳感器輸出信號線的電壓值,如果兩者數值一樣,說明傳感器已經損壞,如果兩者數值有明顯差別,說明傳感器正常工作。按照下圖檢測傳感器輸出信號,不同品牌傳感器的工作原理和界限方式大致相同,下圖是6線制傳感器接線原理。
b、線路有短路:如果排除了傳感器沒有損壞,下面就可以檢查線路是否有斷路的地方,方法就是沿著傳感器的線路一路找過去,看線路是否有破皮或者被剪切過的痕跡。
c、信號變送器故障:排除了以上兩個原因,我們最后就來檢查信號變送器,其檢測方法與傳感器基本差不多,檢測其輸出信號是否有電壓信號,當重量變化的時候,其數值是否發生變化。
d、接線盒接觸不好:這個主要是因?yàn)榻泳€的時候沒有將線頭接牢固導致。
2、稱重?cái)?shù)值上下浮動
這個現象具體表現為,某個稱的重量數值上下浮動,而且超出了正常的誤差范圍。
主要原因:a、傳感器附近的機械振動較大,b、攪拌站附近有高頻率的信號發射裝置(包括移動信號塔、超高電壓的變電站)
傳感器安裝座附件的料倉如果純在很大幅度的機械震動,就會導致傳感器的形變一直在不斷的變化,所以,稱量出來的重量數值就會產生上下浮動的現象。
至于攪拌站附近有信號干擾的問題,這個在建站的初期就應該選擇合理的建站地址,遠離這些干擾源。
四、系統維護
稱重傳感器屬于精密電器元件,需要遠離灰塵、水等物質,保持傳感器周圍干凈是很有必要的,所以,可以給傳感器加裝一些保護性的防護罩等。同時稱量系統每隔一段時間需要重新校準。
在檢查稱量系統的故障時,我們最好采用排除法,將問題的根源縮到最小范圍之內。
