在實際測量中，德國HBM傳感器的輸入可能是變化較快的連續信號，也可能是沖擊輸入或周期性輸入。此時傳感器中的各種類型的儲能元件引起的暫態過程所表示的特性，與靜態特性有很大差別。輸出和輸入之間的關系將是一個隨時間變化的函數。為此，需要研究傳感器的動態特性和指標。

德國HBM傳感器動態特性的描述和分析方法與一般控制系統中常用的方法相同，但側重點有所差異。在一般情況下，傳感器可以看作一個動態復現系統，對這種系統的要求是在動態工作條件下（輸入為隨時間變化的函數），從最小的誤差復現輸入作用。

2.3.1頻率特性及其動態品質之間的關系

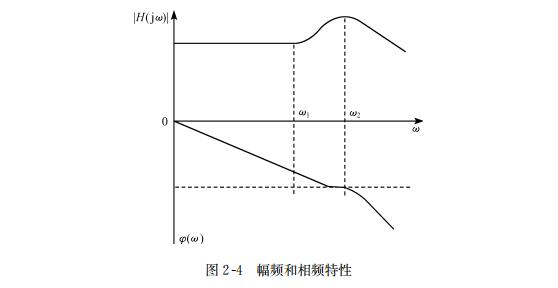

線性系統在正弦輸入作用下輸出幅值與輸入幅值的比值稱為系統的幅頻特性，以 | H（j ω）| 表示，而輸入與輸出之間隨頻率而變的相位特性稱為相頻特性，以 φ（ω）表示 。圖2-4所示為一典型的幅頻和相頻特性，統稱頻率特性。

頻率特性是德國HBM傳感器的一個十分有用的評估特性，用于評價傳感器在波形復雜的周期輸入作用下的復現誤差。

理論證明，在圖2-4中，幅頻特性呈線性區間是 ０ ＜ ω ＜ ω１。由于幅頻特性平坦，對所有落在此區間內的諧波輸入都有相同的靈敏度，因而不產生幅值誤差。而線性變化的相頻特性，可以保證不出現的各種諧波所組成的任意復雜波形都能被精確地復現。由此可以得出結論：頻率特性的形狀對評估動態誤差有重要意義。

同樣可以證明：固有頻率拓寬，則在指定精度下的平坦區間也將拓寬。因此，通過改變傳感器的固有頻率可以改變動態范圍。

最后，頻率特性與時間響應之間有著確定的關系，通過頻率特性可以計算暫態響應。從典型環節的頻率特性，可以了解結構參數對它的影響及暫態響應之間的關系。

1.一階德國HBM傳感器

具有簡單能量變換的傳感器，如多數物性型傳感器，其動態性能可以用一階微分方程來描述。直接利用微分方程或傳遞函數，可以得到典型的一階傳感器的頻率特性，即

相應的幅頻和相頻特性為

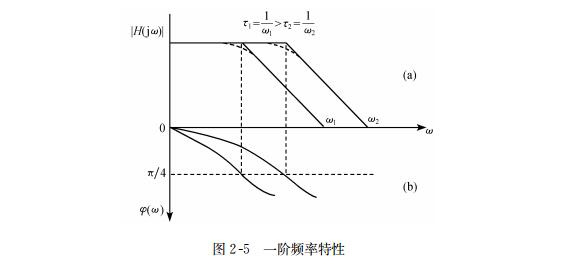

其圖形以對數坐標示于圖2-5。由圖可見，一階頻率特性具有最簡單的形式，其特征參數可用 ３dB 頻率 ωc 表示，即

此處，τ稱為傳感器的時間常數。由圖可見，時間常數 τ越小，則 ３dB 頻率 ωc 越高，具有較好的動態響應?；蛘哒f，較小的時間常數響應較快。

2.二階德國HBM傳感器


眾所周知，在電氣系統中具有R、L、C 的電路呈現二階頻率響應。同樣，對于具有阻尼、質量和彈簧的機械系統（圖2-6），如測力和測量震動的傳感器，也有類似的特性。根據力平衡原理，可列出微分方程

由此可得出頻率特性

式中，χ 為頻率比，χ ＝ ω／ ω ０；ω ０ 為系統無阻尼時的固有頻率 ，；ζ為比阻尼系數， 。

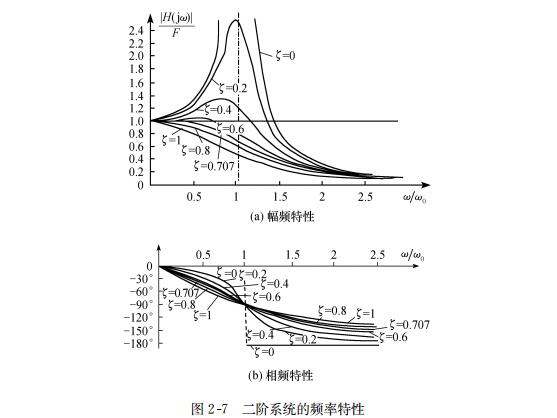

由式（2-8）可分別求得幅頻和相頻特性，其相應的圖形示于圖2-7。

由圖可見，頻率特性與兩個參數有關，即無阻尼的固有頻率 ω０（在 χ ＝ １ 處）和比阻尼系數ζ，同時可以看出諧振峰值大小和諧振頻率 ω n 隨 ζ 而變化 ，對式（2-9） 進行微分，并使之等于零，可得



由此可見，在 ζ ＜ 0.707 時，在某一ω０下出現諧振。在ζ＝0.707處，ωn ＝０，就不再出現諧振峰，此狀態稱為臨界阻尼狀態。

由圖形和計算都可表明：二階系統的頻率特性可以用兩個特征參數 ω ０ 和 ζ來評估 ：在相同的 ζ下，ω０ 越大則特性的平坦區越大，動態特性越好；在確定的固有頻率下，當 ζ ＝ 0.707時，具有最寬的幅頻特性平坦區。

2.3.2時域響應特性和動態品質指標

在時域中分析動態響應特性是一種直觀的方法，可給出評估動態誤差的清晰的概念。在快變的輸入作用下，傳感器的輸入與輸出之間的關系是一個隨時間變化的關系。產生這種現象的原因是由于輸入作用引起的系統的暫態分量的影響。因此，系統在動態下的輸出，可以看作是由兩個分量構成：第一個分量是像靜態特性一樣與輸入保持確定的關系；第二個分量是由輸入作用引起的暫態分量，也叫動態誤差。

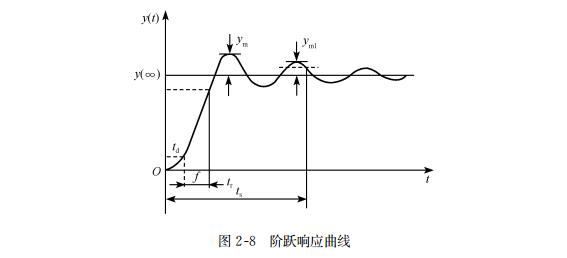

顯然，暫態分量反映了傳感器中能量的存儲（電場、磁場、位能、動能及熱積累等）過程和消耗（電阻、摩擦等）過程之間的動態平衡關系。用典型的輸入作用，就可以觀察到它們之間的關系，最常用的典型輸入作用是階躍函數 。圖2-8表示在零初始條件下具有代表性的階躍響應曲線。圖中 y（ ∞ ）表示暫態結束后的穩態值，它與輸入 x（t）的關系由靜態特性確定。由圖可見 ， 暫態分量的影響只是在前沿部分顯示出來，故傳感器的動態品質參數，可用階躍響應的前沿部分的某些特征來表示 ， 常用的有如下幾種（圖2-8）：

① 時滯。從階躍輸入開始，到輸出響應開始變化為止的時間間隔，以 td 表示。

② 上升時間。為了排除時滯的影響，上升時間的開始點定為輸出響應達到某一百分值 （穩態值的5%或10% ）處，而終點是輸出第一次達到穩態值的某一百分值 （如90% ）處。顯然此段時間間隔與規定的兩個百分比有關，以 tr 表示，并給出相應百分比 。

③ 階躍響應時間。從階躍輸入開始，輸出值第一次達到穩態值的規定誤差范圍所需的時間，常以 ts 表示，并與規定誤差一同給出，如 ts（５ ％ ）。顯然 ，ts包括時滯。

④ 瞬時過沖。對于階躍響應，輸出值超出穩態值的最大瞬時偏差 ym ，并將此偏差用穩態值的百分?jǐn)?shù)表示，如 。

⑤ 衰減度。用來描述振蕩的階躍響應衰減的速度，以 φ 表示。其值用相鄰兩次過沖幅值差（ ym１－ym２ ）與 ym１ 的百分比來表示，φ 越大，表示衰減越快。

⑥ 穩定時間。描述了暫態過程從開始到結束的整個時間，以 ts１ 表示。為規定暫態的結束（理論上可能要無窮大時間，需規定一個穩態誤差ε。穩定時間就是從階躍輸入開始，到輸出響應最終進入規定誤差范圍內所需要的時間。

由上述可見，德國HBM傳感器的動態性能可用一個或幾個參數來描述。其描述方法與傳感器的暫態過程的特點有關。例如，對單調的過程和衰減振蕩的過程描述，可能就大不相同。下面就暫態過程的特點，討論兩種典型過程。

1.單調變化的階躍響應

由多個慣性環節組成的開環系統，其階躍響應呈單調變化，可用上升時間、階躍響應時間或穩定時間三者之一來描述其性能。對簡單的只有一個慣性環節的系統，只需給出時間常數，階躍響應可立即完全確定，見圖2-9，有

由圖可見，τ越小，響應時間和穩定時間越小，動態性能越好。和式（2-6）相比較可以看出，τ小意味著頻帶變寬。

2.典型的二階系統

二階系統的傳遞函數可由式（2-7）求得，即

圖2-10表示二階系統的階躍響應曲線，圖中 ζ ＝0.707的曲線表示臨界阻尼狀態。比較三條曲線可以看出，臨界阻尼具有最小的穩定時間，ζ 越小則上升時間越短。從響應時間角度看來，臨界阻尼并不是最佳狀態。分析表明： ζ 越小則瞬時過沖量越大，因此實際中一般選擇 ζ為0.5～0.7，以便能在允許過沖量條件下得到最小的響應時間。比較圖2-7和圖2-10可以看出，較小的 ζ值具有較寬的頻帶（３dB）帶寬，故上升時間與帶寬有關 。
